新能源漆包线绝缘涂层厚度成像监测技术
1. 整体膜厚成像在线检测
几秒测出10万个点的膜厚，膜厚分布可视化。
2. 在线实时测厚
在线测厚，产线无需停止，工件摇晃也能精准测厚，易于与机械臂集成；数据实时传输、自动存档。数据化追溯及优化涂装工艺。
3. 边缘、R角、弧面都能测厚
不限表面形状，边缘、R角、弧面、平面、管道内外壁都能测厚、降低边角腐蚀风险。
4. 节约材料和能源
在涂装后，涂层固化前调整好喷涂参数、把涂层厚度范围控制在合格范围的下限，高效降低涂料用量。减少返工，节约能源。
涂魔师3D对边角精准

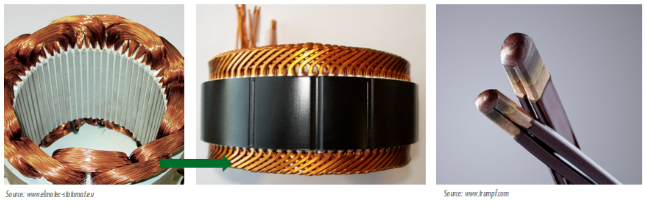

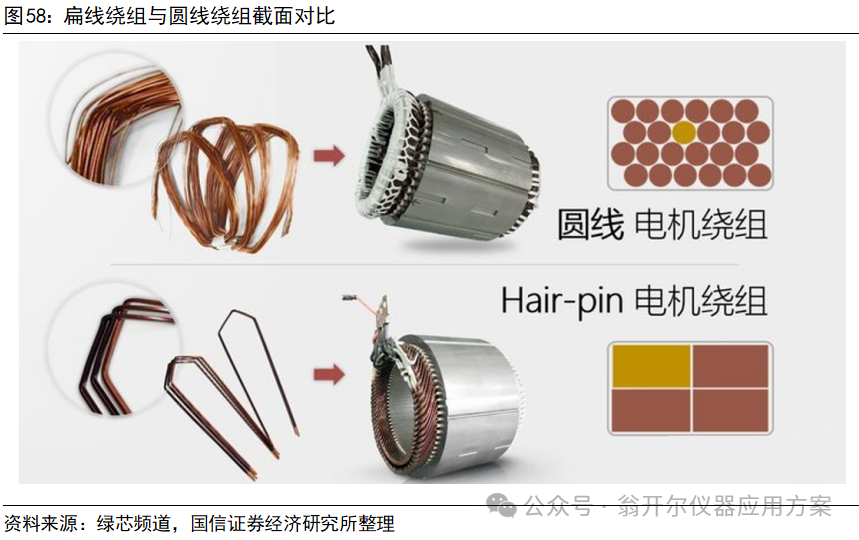

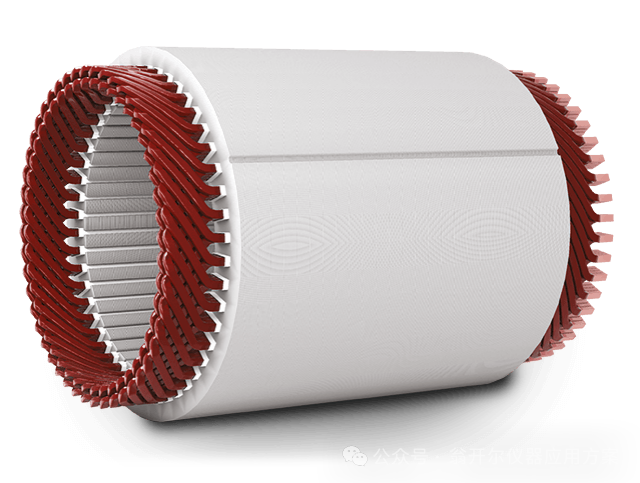

将定子绕组的传统圆柱形漆包铜线替换为加工成带有R角的矩形导体的漆包铜扁线，我们称之为扁线电机。扁铜线更好填充空间，提高槽满率，所以扁线电机具有高功率密度、高集成度和低成本优势，快速替代传统圆线电机。
扁线的绝缘漆涂覆是关键工序。由于铜线形状从圆形切换到矩形，扁线R角处的绝缘漆膜涂覆技术难度增大。涂层在高温烘干后会收缩，加上涂层在扁线上收缩是非均匀的，容易造成变形。因此制造商需要提高R角处的涂漆量，确保涂漆厚度均匀，防止漆皮层拉伸开裂而降低绝缘能力，导致无法保证击穿电压性能稳定性和耐压试验不通过。可见，高效精准监测扁线R角处绝缘涂层厚度分布情况显得格外重要。
涂魔师3D ATO在线检测系统数秒内一次测量10万个点的绝缘漆层厚度，即使是扁线R角、棱边、截面和平面的涂层厚度也能精准测厚，不再依靠逐个点低效测厚。
涂魔师3D实现绝缘漆层厚度分布的图像可视化，膜厚数据与被测部位一一对应，及时发现使漆膜的介电性能和绝缘性能薄弱的点位。100%数据自动存档，极大提高了检测效率，保障漆膜涂覆均匀性和耐压测试的通过率。

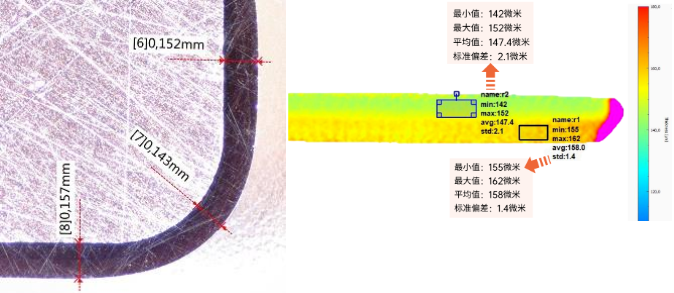

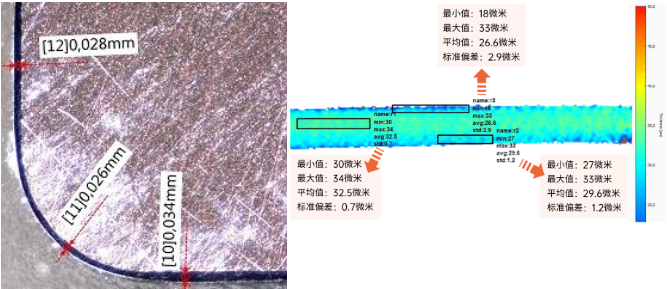

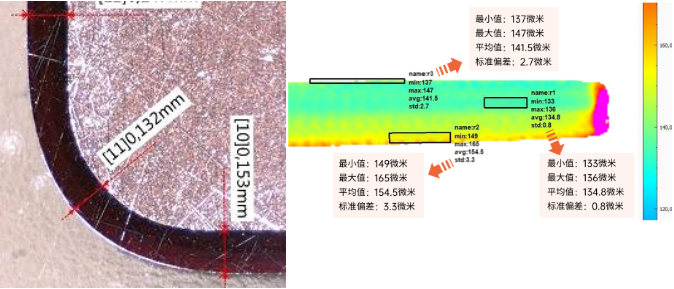

对比数据高度一致
样品1
样品2
样品3
使用涂魔师3D快速监测扁线涂层的厚度，保证扁线涂层质量，大大降低绝缘涂层不合格引起的风险。
