德国RJL安捷莱颗粒清洁度分析仪 | 汽车零件清洁度测试

安捷莱颗粒清洁度分析仪

——用于汽车零件清洁度测试的快速扫描方法

简便的清洁度测试

快速检测，操作简单易上手

• 仅需2-3分钟即可对制作好的滤膜进行快速扫描；

• 在Microsoft Excel完成处理并生成测试报告；

• 测试报告详细呈现颗粒大小，数量和分类等信息，判断是否符合ISO 16232和VDA 19标准要求。

绝对坚实可靠

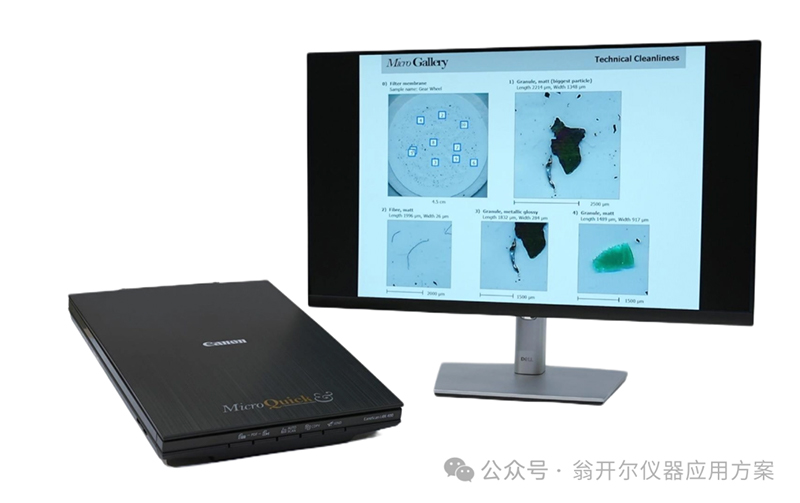

• 技术强大的扫描仪

• 近四年内没出现需保修的案例

零维护

• 使用标准件进行自动校准和审计检测设备

• 自动生成审计报告

颗粒残留量过大的影响

• 汽车运行时对部件造成磨损

• 部件使用寿命缩短

• 噪音过大

• 引起阀门阻塞、电路故障、滑动面卡死

需检测清洁度的部分汽车零部件

• 发动机及传动系统（阀体，凸轮轴，曲轴等部件）

• 电子组件(线圈、散热器、紧固件等）

• 油路供给

• 液压元系统 (阀体，管件，管路零部件等)

• 液压元件(ABS，ESP，转向系统，制动件，活塞等部件)

符合VDA-19 & ISO-16232标准

在2014年, MicroQuick颗粒清洁度分析仪（扫描式）由德国汽车工业协会（VDA）经循环试验测试。因此，粒子扫描仪在VDA-19指令中，被指定为清洁度测试中颗粒尺寸分析 (VDA-19:2015)。

最新版VDA 19颗粒物清洁度测试标准已在2015年3月由德国汽车工业协会发布。与VDA 19标准完全兼容的ISO 16232已于2019年1月正式发布。

仅需三步简单检测

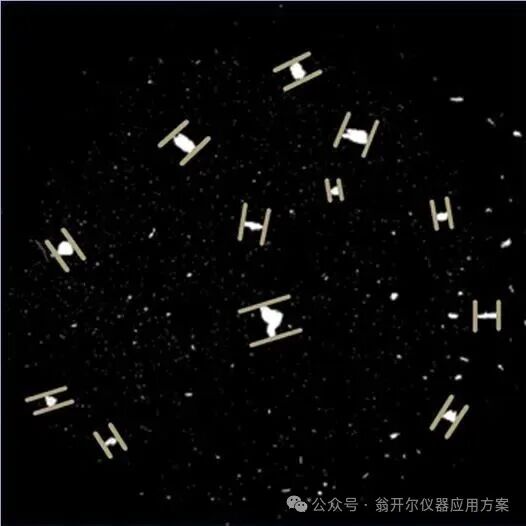

1. 快速扫描滤膜，获得清晰图；

2. 可测量颗粒物的长度、宽度、面积、外周、纵横比等参数，多角度满足不同客户的测试要求；

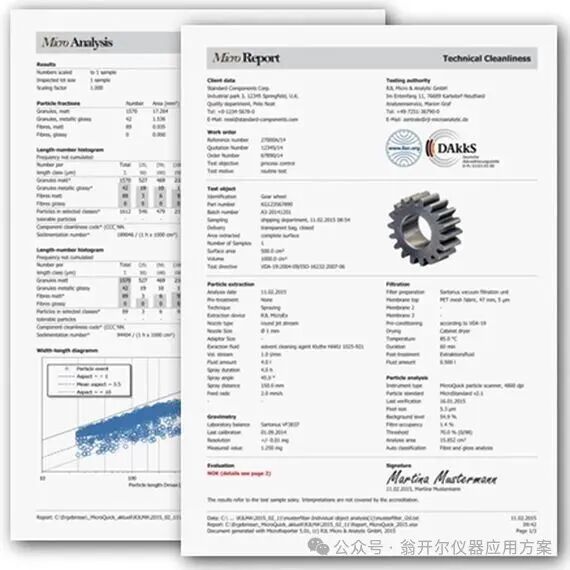

3. 专业的测试报告详细展示样品情况，颗粒物提取，分析过程等参数。

● 1.扫描

● 2.分析

● 3.报告

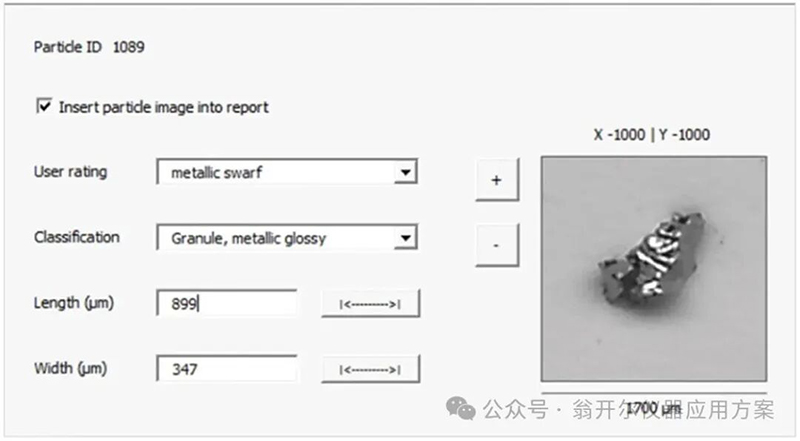

MicroEditor

• 手动修复（分离和拼接颗粒）

• 重新对颗粒分类（纤维、金属光泽）

• 长度和宽度测量检查，用户对每个粒子评级

MicroEditor 标准

• 70 颗粒子, 尺寸范围25-1000 μm

• 100 % 保证检测率

• 自动的二次校准，得出报告

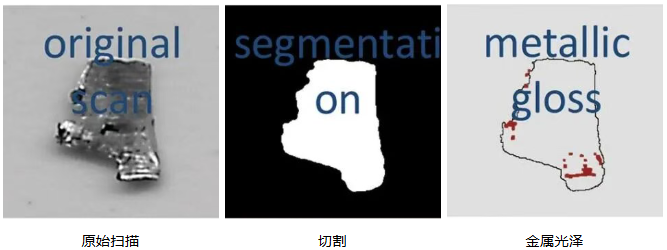

金属光泽检测

金属反射粒子的全自动化检测，配有独特光学滤镜的平板扫描仪，优化金属光泽的检测。

RJL Micro & Analytic GmbH

专利技术和专利申请。

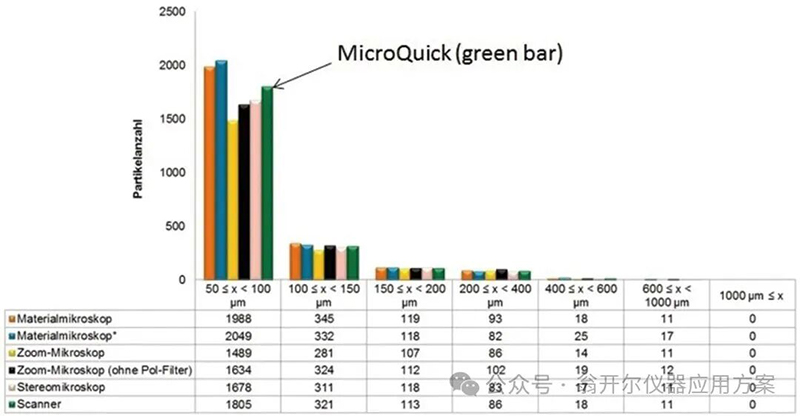

与光学显微镜分析的比较

过往对汽车、精密机械零件进行颗粒测量通常使用光学显微镜，但这种分析仪器对工作人员技术要求高且价格昂贵，而Micro Quick扫描设备能在3分钟内快速扫描滤膜，自动测量颗粒尺寸、数量等参数，与前者相比，Micro Quick更具有独立和高效性，节省检测时间，减少生产成本。

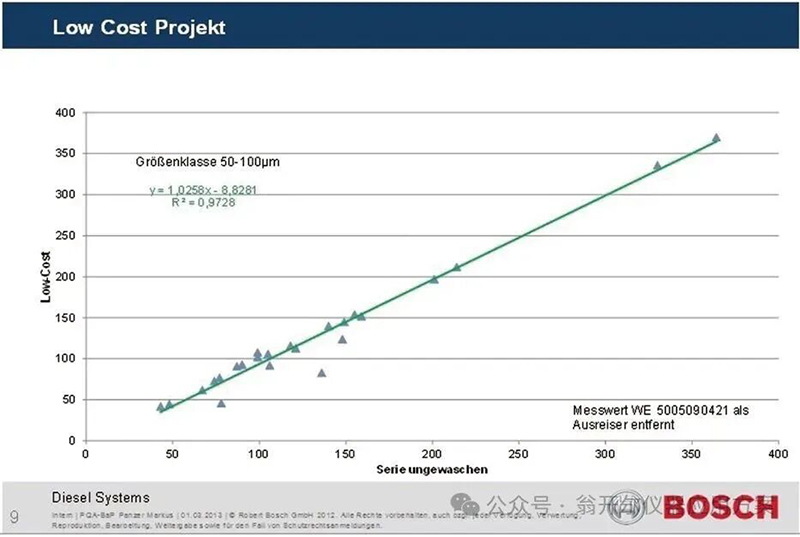

结果显示MicroQuick与某知名显微镜品牌有97%的相关性。其检测技术已被认可和成为博世的仪器供应商。

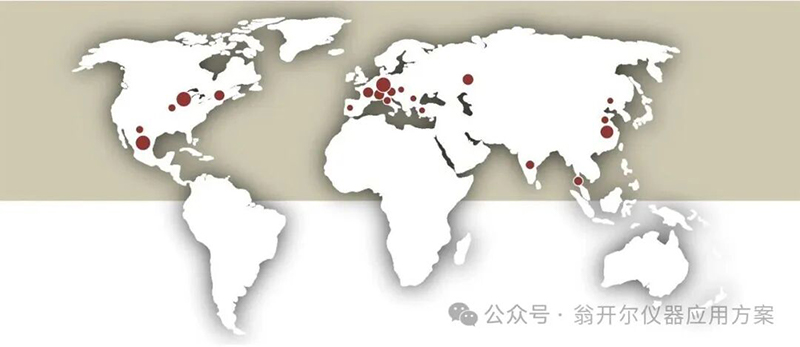

Micro Quick快速准确的检测技术已在欧洲得到广泛认可，并在众多的汽车和五金、电路等零件制造商正在使用。
