GB/T 532橡胶与织物粘合强度试验：BOYI材料试验机

使用BOYI 2025电子万能材料试验机，配合气动双推拉伸夹具，根据《GB/T 532-2008 硫化橡胶或热塑性橡胶与织物粘合强度的测定 》，进行橡胶与织物粘合强度的测定，试验结果表明，BOYI 2025电子万能材料试验机能够完全对应橡胶与织物粘合强度试验。

测试前期准备

橡胶与纤维复合可显著提升其强度、尺寸稳定性、耐疲劳、耐磨及使用寿命，使产品适应更严苛环境；复合方法有浸胶、涂胶和直接粘合法，本文聚焦直接粘合产品。

 1.仪器与夹具

· BOYI 2025-001 电子万能试验机

· 500N气动双推拉伸夹具

· Smartest软件

图1：BOYI 2025-001电子万能试验机

2. 测试条件

试验温度：室温22℃左右载荷传感器：1kN（0.5级）加载试验速率：50mm/min

3. 样品处理

本次试验，选取宽度25mm的橡胶与织物粘合试样，数量各3个。

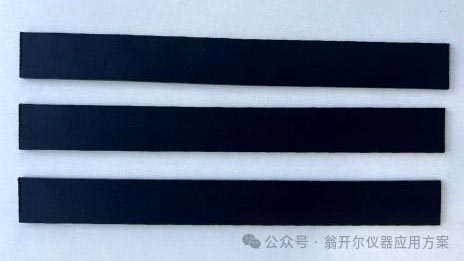

图2：试验样品

试验过程

使用鲲鹏BOYI 2025-001电子万能试验机进行试验，将样品夹持在上下夹具中，以50mm/min的速率进行试验，剥离超过100mm距离。测量过程中的力以及位移数据，并生成剥离曲线。

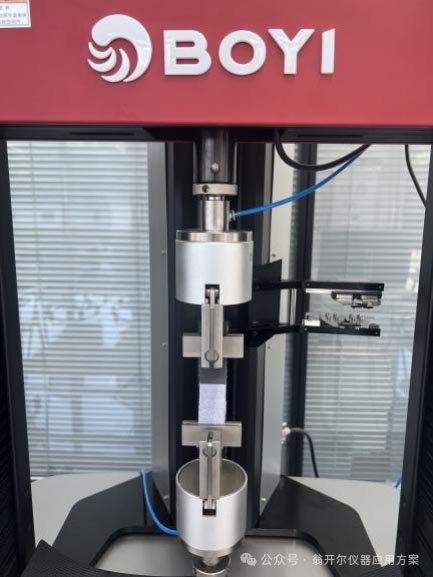

图3：测试系统图（主机、夹具）

结果与结论

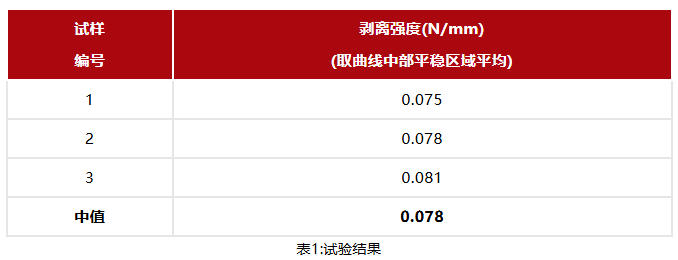

1.试验结果

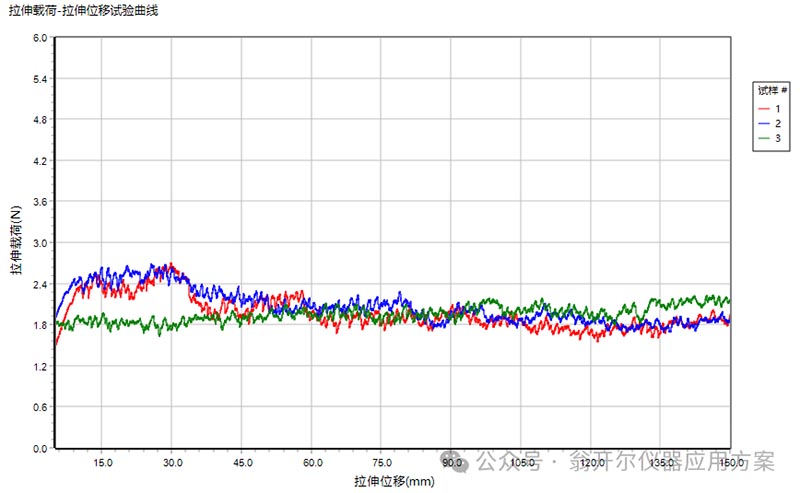

图4：试验曲线

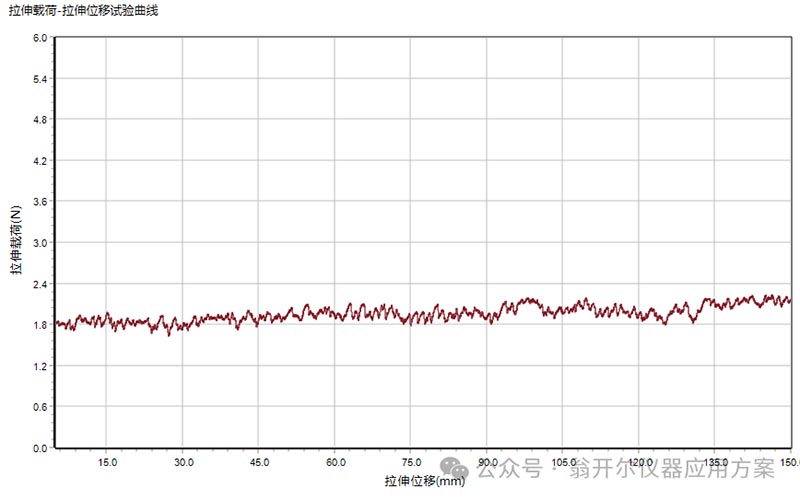

图5：试验曲线3

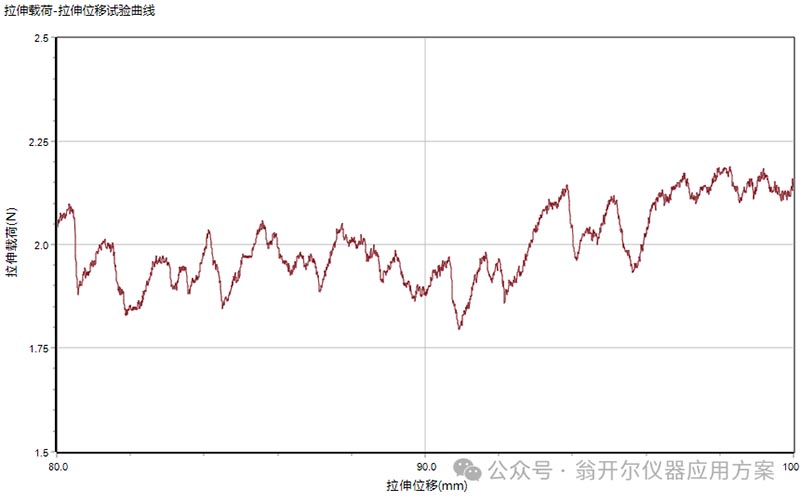

图6：放大曲线3

结论

从上(表1)数据以及试验曲线可以看出，试样在试验开始后，持续稳定剥离，载荷随位移增加上下波动，峰值谷值可以清晰分辨，软件可以记录整个过程中完整的试验曲线，可以获取平均剥离力、峰值、谷值等各项数据用于分析。BOYI 2025-001 电子万能试验机能够保持测试结果的高精度及高稳定性。
