臭氧对橡胶的老化有着重要影响。臭氧会攻击人造橡胶的碳碳双键并且在其表面产生裂痕。橡胶件如绝缘电缆、密封件和轮胎等会因此被破坏,从而缩短了它们的使用寿命。
依据国际标准如ASTM、ISO和DIN,德国ANSEROS安索罗斯公司发展并制造了臭氧老化箱,为用户测试橡胶产品的臭氧老化提供了可靠的测试条件。

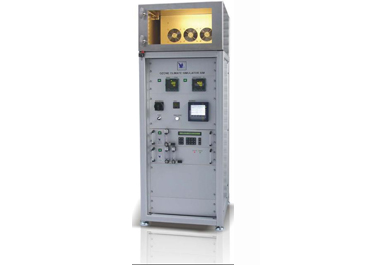

SIM 6050-T臭氧老化箱专门用于电缆和密封件的测试:自动PLC控制,精确模拟和控制温度、臭氧浓度。不同的工具帮助您进行多项静态和动态测试。使用此款臭氧测试系统,您能够实现任何橡胶制品的加速老化,从而“预见未来”。
使橡胶产生裂纹(老化)的臭氧作用时间与臭氧浓度之间的关系
在多数情况下,使橡胶产生裂纹(老化)的臭氧作用时间(τ)与臭氧浓度(C)两者之间有着明显的联系。
τ·Cn=Const. log τ=K-n logC
τ:使橡胶产生裂纹(老化)的臭氧作用时间(h)
C:臭氧浓度(ppm)
n:橡胶的常数(橡胶不同常数也不同)
K:常数
如果我们将使橡胶产生裂纹(老化)的臭氧作用时间(τ)与臭氧浓度(C)的实验数据,按照上述对数公式进行绘图就可以得出线型关系。很明显,随着臭氧浓度的提高,臭氧对橡胶产生裂纹(老化)所需的时间就越短。这些测试是在比一般使用环境更恶劣的条件下进行的,是对材料的加速测试评估。图中的实线表示在测试过程中得到的实际测量数据,虚线是通过计算得到的评估值。因此,臭氧浓度的变化对橡胶的臭氧老化时间长短有着重要影响。
橡胶臭氧老化产生裂纹所需的时间与臭氧浓度的关系(NBR)
<测试条件>样品:I形哑铃状,拉伸应变:20±2%,评估:用50倍放大镜检查裂纹
NBR和HNBR的抗臭氧老化性是由它们的结构决定的。
基本分子结构如下图:
臭氧会与NBR的双键发生反应并使化学链断裂,从而使到NBR发生降解。
另一方面,HNBR变得越来越普遍了,而且它通过加氢把NBR的双键去掉了。虽然HNBR的结构中仍然存在着少量的双键,这些双键的作用是让它维持橡胶的特性,但是它的结构却有着极好的抗臭氧老化性。
曾经有人按照ISO1431标准的测试条件做了一个实验,其中臭氧的浓度是1ppm。这些测试条件(臭氧浓度、温度和拉伸应变)都比一般工作环境要恶劣很多。因此,NBR在测试后1-25个小时就出现了裂纹;然而在同样测试条件下,HNBR在经历了1000小时的测试后仍然不开裂。
<测试条件>臭氧浓度:1ppm。样品:I形哑铃状,拉伸应变:20±2%。测试温度:40±1℃。
德国ANSEROS安索罗斯公司臭氧测试系统中,气流方向的设计完全满足标准要求。
德国ANSEROS安索罗斯公司生产的SIM7000系列臭氧箱可产生平行气流,气流方向的设计完全满足标准ISO 1431-1 和GB/T 7762。(如图1)
德国ANSEROS安索罗斯公司生产的SIM6000系列臭氧箱可以产品正交气流。(如图2)
DIN 53509 | 静态拉伸 |
ISO 1431/1 | 静态拉伸 |
ISO 1431/2 | 动态拉伸 |
ASTM D 1149 | 臭氧开裂 |
ASTM D 518 | |
ASTM D 1171 | |
ASTM D 4574 | |
ASTM D 3395 | 动态拉伸 |
臭氧老化试验箱一般均具有 3大主要部分,即臭氧发生器、老化试验箱、臭氧浓度控制与检测装置等。
1.德国ANSEROS安索罗斯臭氧发生器
德国ANSEROS安索罗斯臭氧发生器采用电晕法。主要有以下特点:
☞产生臭氧的效率高,适用于高低浓度臭氧老化测试
☞配合德国ANSEROS安索罗斯臭氧分析仪及控制系统,臭氧浓度控制精度高
☞双壁石英管的设计使电极不接触臭氧,电极不会被臭氧氧化而失效,无需改换损件,保用10年。
2.德国ANSEROS安索罗斯臭氧分析仪
德国ANSEROS安索罗斯臭氧分析仪使用实验室的空气,经过臭氧催化剂除掉空气中的臭氧后进后分析仪内部的其中管状通道,作为 0pphm 的样品来做零校正,每隔2秒钟自校正一次。分析仪内另一条管状通道作为臭氧箱内臭氧化空气的测量通道。然后每隔3分钟,这种零臭氧的空气的同一气流经过两条管状通道,再次作校正。所以是有双重的自检功能的。
德国ANSEROS安索罗斯公司臭氧控制系统能够极佳的保证臭氧浓度恒定控制在设定值。能够避免开机时臭氧浓度过高导致橡胶样品开裂报废。
主要有以下特点:
☞能够准确测量臭氧浓度,并且在1年内其漂移接近零
☞德国ANSEROS安索罗斯公司设计制造,拥有专利“One-Beam-Technology”
☞可与消除分析仪内部紫外灯衰减、温度影响、湿度影响、压力影响。
3.德国ANSEROS安索罗斯臭氧老化试验箱
老化试验箱是试样进行老化的空间,必须是密闭的,不受外部光照并能恒定控制试验所需的臭氧浓度和温差。试验箱的容积一般不宜小 于0.1m³。箱室的尺寸应 能容纳做动态拉伸的试样夹具和框架,能保持含臭氧空气的流速或流量及臭氧浓度的恒定。
4.德国ANSEROS安索罗斯臭氧老化试验箱夹具
德国ANSEROS安索罗斯公司可以提供多种不同夹具,满足不同标准和测试要求。

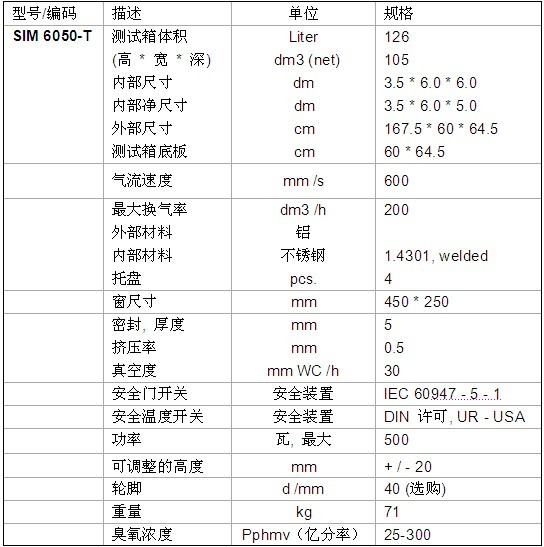

型号/编码 | 描述 | 单位 | 规格 |
SIM 6050-T | 测试箱体积 (高 * 宽 * 深) 内部尺寸 内部净尺寸 外部尺寸 测试箱底板 | Liter dm3 (net) dm dm cm cm | 126 105 3.5 * 6.0 * 6.0 3.5 * 6.0 * 5.0 167.5 * 60 * 64.5 60 * 64.5 |
| 气流速度 | mm /s | 600 |
| 最大换气率 外部材料 内部材料 托盘 | dm3 /h 铝 不锈钢 pcs. | 200
1.4301, welded 4 |
| 窗尺寸 | mm | 450 * 250 |
| 密封, 厚度 挤压率 真空度 | mm mm mm WC /h | 5 0.5 30 |
| 安全门开关 | 安全装置 | IEC 60947 - 5 - 1 |
| 安全温度开关 | 安全装置 | DIN 许可, UR - USA |
| 功率 | 瓦, max | 500 |
| 可调整的高度 | mm | + / - 20 |
| 轮脚 | d /mm | 40 (选购) |
| 重量 | kg | 71 |
| 臭氧浓度 | Pphmv(亿分率) | 25-300 其它可定做 |
1.SIM 6010-T
2.SIM 6300
3.SIM 7500
4.SIM 8000
