进口水滴角测量仪

德国进口水滴角测量仪SurfaSpector属于便携式的水滴角测量仪,可实现从水滴定位、水滴检测到接触角计算的自动化检测。

  • 型号:SurfaSpector
  • 品牌:德国SITA【代理资质】
  • 特点:SurfaSpector 水滴角测量仪是德国SITA公司新推出的产品,主要用于测试金属、玻璃和塑料等清洗后表面的润湿性能。
获取资料

进口水滴角测量仪产品简介

延伸阅读
技术问答
相关产品

SITA SurfaSpector水滴角测量仪通过高分辨率摄像机捕捉水滴图像,并通过图像识别算法分析得出水滴与材料表面的接触角,以评估经过处理的金属、玻璃、塑料等表面的润湿性能。让材料表面性能的评估变得更加简单便捷

表面润湿性能的检测方法

关于表面润湿性能的检测方法包括目视检查和擦拭测试,以确定可以用布清除的污染物。这些控制方法本质上是主观的,不适合质量保证过程管理

金属表面清洁度检测的首选方法是荧光测量:它利用电磁污染的特性,如油,油脂和冷却润滑剂,在紫外线激发时发出荧光。反射荧光读数可提供与目标值和极限值进行比较的测量值。

润湿测试,例如测试油墨测试,接触角测量,则是验证清洁或预处理结果的常用方法。润湿效率受到薄膜污染和表面能的影响。重要的是要注意,表面与粘合剂或涂层材料的润湿能力是必要条件,但不是永久粘合的保证。

测量原理

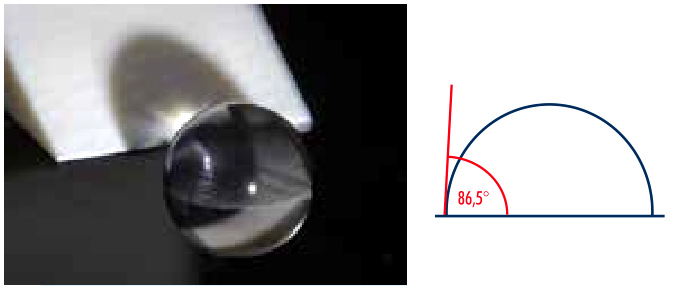

SITA SurfaSpector 水滴角测量仪仅需很小的区域即可进行测量。测量所需面积约为5x5毫米。通过自动滴液单元,将水滴准确滴在待测表面上,并且从侧面照亮该水滴,水滴的阴影会被投射到倾斜的测量表面上。然后内置的高分辨率摄像机从上方记录下投影,并对图像进行透视校正,从而确定液滴形状,最后计算接触角。可知,接触角越低,润湿性越高。

接触角测量仪测量原理

水滴角测量仪应用领域

工件清洗后的品质检验

润湿性检验

表面活化测试,例如等离子处理后的表面活化测试及有关表面分析的更多应用

水滴角测量与与接触角测量仪的区别

关于水滴角测量与与接触角测量仪的差别详见《水滴角测量仪与接触角测量仪的差异》。

产品特点

自动测量程序,包括水滴定位位置,检测水滴和直接计算接触角;

手持式传感器探头,灵活测量各种形状样品的接触角;

使用触摸屏,操作简单;

表面接触角测量仪可直接移动使用,在工厂现场使用不需要连接电脑;

在不同应用中极设置极限值监测;

可选的电脑软件SITA-SurfaceLog,实现高级可视化和导出测量数据功能。

测量结果

SurfaSpector 水滴角测量仪测量显示分为结果区域,图形和统计/注释区域。单击蓝色传感器按钮或“测量”字段,启动新的测量。

在测量过程中,确保传感器在样品表面稳定。棱镜和投影表面的边缘需与样品表面接触。

设备维护

确保白色投影区域的清洁,并定期检查边缘的机械损坏。可用棉棒、异丙醇或者纯净水清洁白色投影区域。如果滴液时有喷溅线下,请使用棉棒和蒸馏水清洗阀门。

蓄水器的容量能够持续5000次测量,建议使用超纯水以确保测试结果的准确性。

技术参数

接触角
测量范围5°~175°
精度0.1°
测量方法
座滴接触角的光学测定法1 µl
样品最小尺寸5 x 5 mm
电源及接口
电池容量至少可工作六小时
USB 接口用于数据传输,充电
操作
显示屏5" TFT显示触摸屏
分辨率800 x 480 像素
试验液超纯水, 内置5 ml 贮水箱(足可测量5000次, 可重复灌装)
