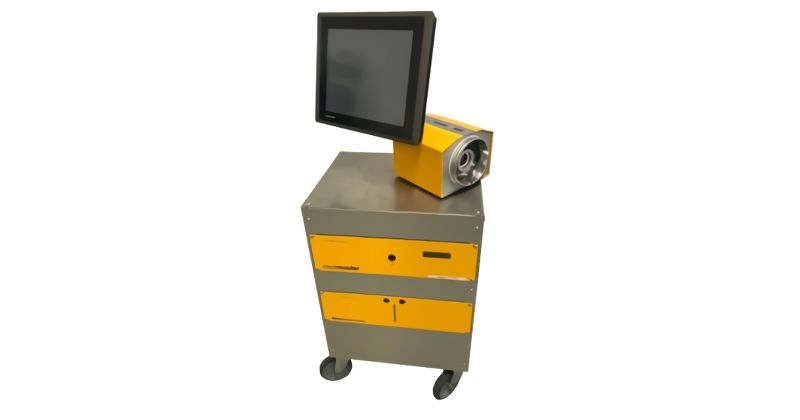

涂魔师3D Inline小面积非接触整体膜厚成像系统无需外置光源,适用于小面积涂层测厚,最大测量面积为25cm x 19cm。

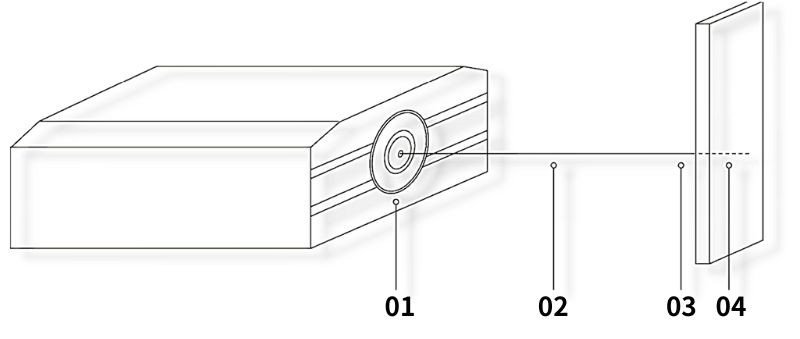

01非接触整体测厚系统涂魔师基于热光学技术(ATO)和数字信号处理技术(DSP),实现非接触式涂层无损测厚技术。该系统通过计算机控制光源以脉冲方式加热待测涂层
02内置的高速红外探测器从远处记录涂层表面温度分布并生成温度衰减曲线
03表面温度的衰减时间取决于涂层厚度及其导热性能
04利用算法分析表面动态温度曲线计算测量待测的涂层厚度
对工件整面涂层测厚,涂层厚度数据与工件被测位置对应,实时监控膜厚分布情况
自动数据记录,数据直录ERP,无需人工转录
能自由测试产品弧面、弯角、台阶处的涂层厚度,平面和非平面均能精准测厚
只需5秒测出膜厚最大/小值、平均值,减少返工,降低碳排放,提高生产效率
通过膜厚数据的统计分析,优化涂装工艺,实现涂装生产质量全自动在线监测

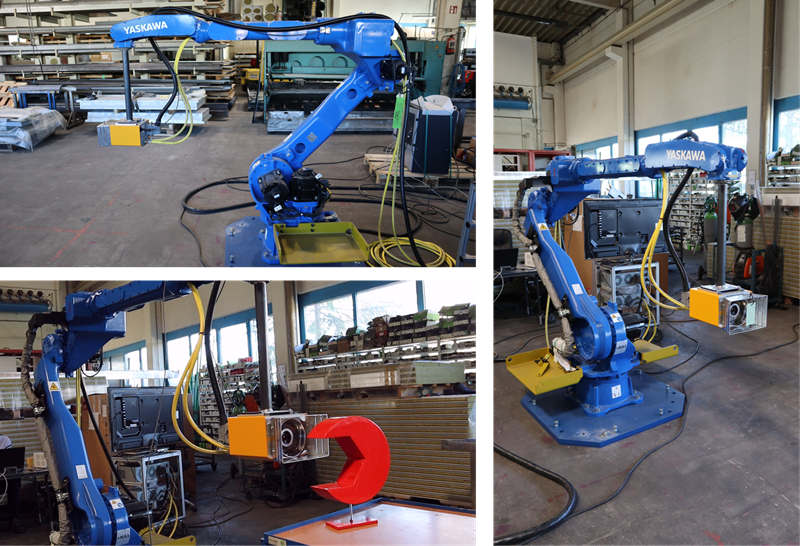

涂魔师3D Inline集成到机械手对工件进行整体膜厚成像测量

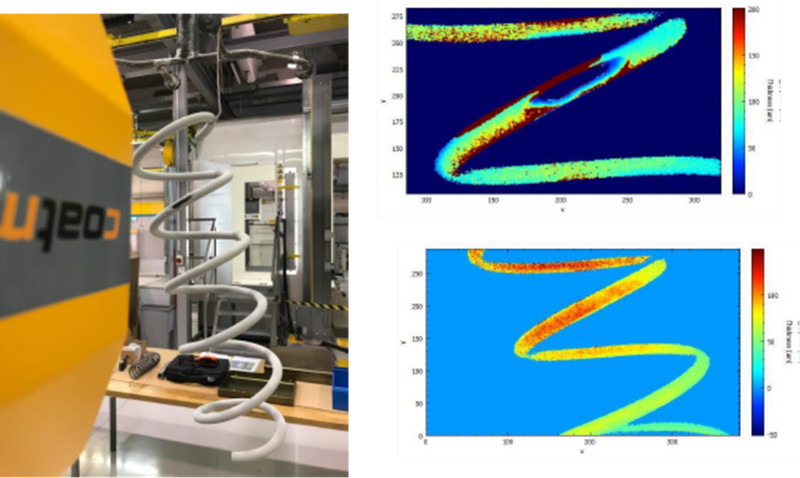

涂魔师3D Inline整体膜厚成像系统能轻松测量各种形状复杂,任何尺寸工件的涂层厚度,例如检测弹簧的涂层厚度

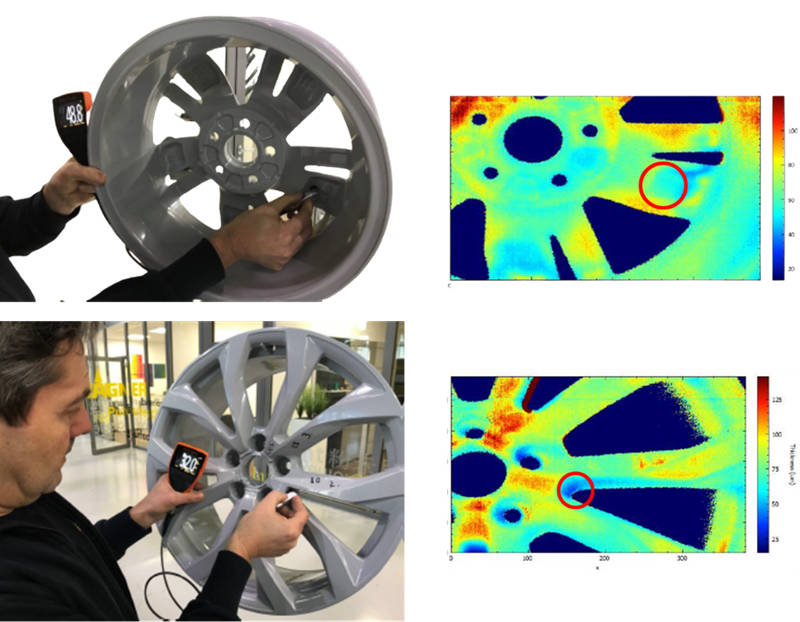

汽车轮毂整体膜厚成像,使用涂魔师3D Inline非接触整体膜厚成像系统,弯角、台阶处也能精准出涂层厚度
型号 | 涂魔师3D Inline |
测量模式 | 小面积测厚 |
配置情况 | 不需要外置灯源 |
与被测物测量距离 | 15厘米 |
测量面积 | 最大测量面积:25cmx19cm 白色产品测量面积:20cmx15cm (取决于样品情况和测量要求) |
金属基材 未固化粉末涂层/油漆 | 10 – 300 微米 |
金属基材 已固化涂层 | 15-500 微米 |
拍摄面积分辨率 | 382x288个点 |
测量角度 | ±70° |
测量时间 | <1秒(用于数据采集),5秒(用于显示测量结果) 每点测试间隔为5秒 测量时,探头需与被测物保持相对静止0.5~1秒 |
测量的标准偏差(取决于涂层与基材种类) | 1~5% |
